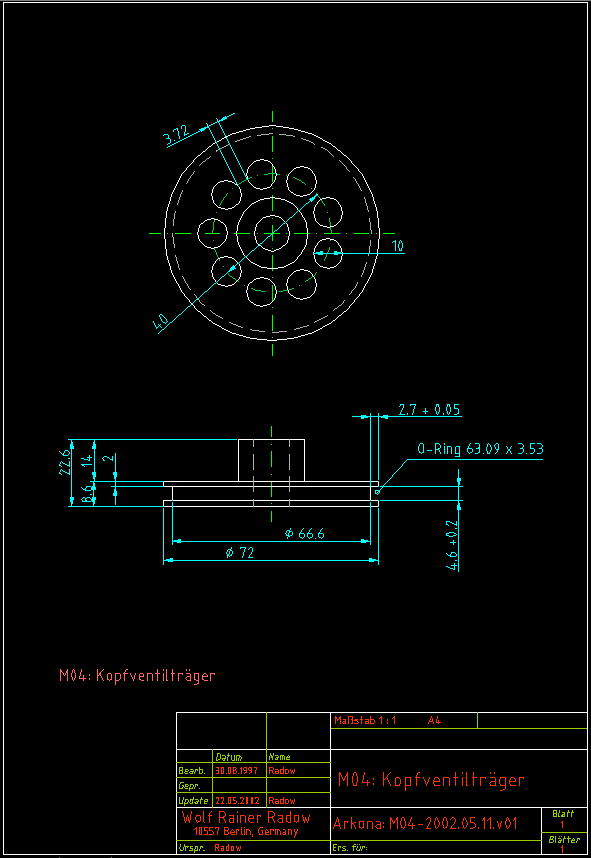

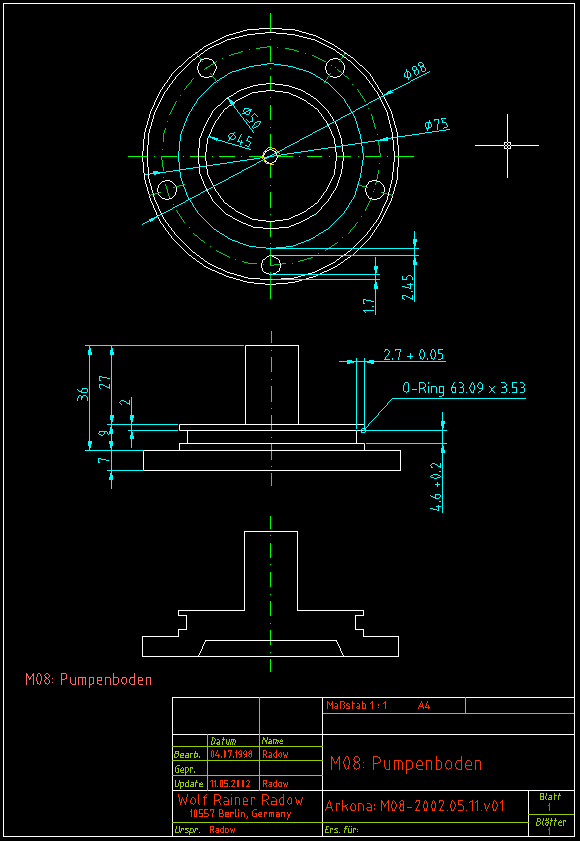

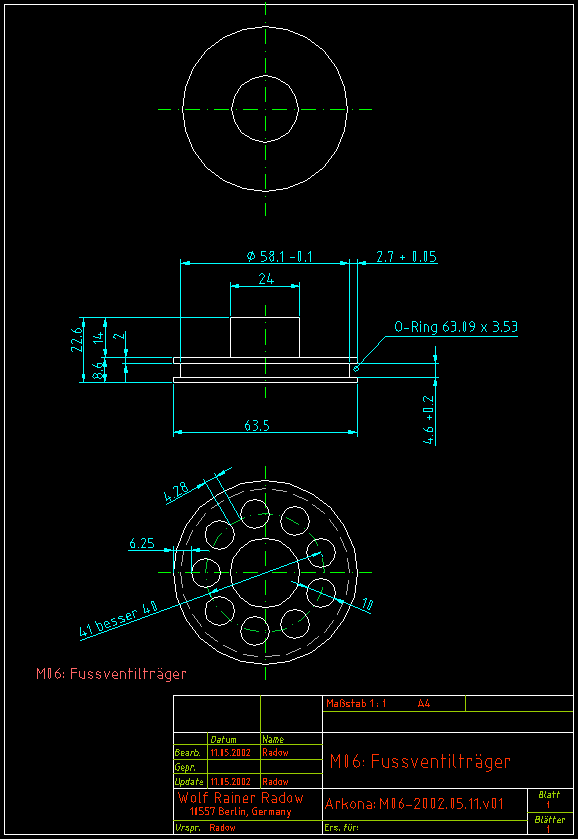

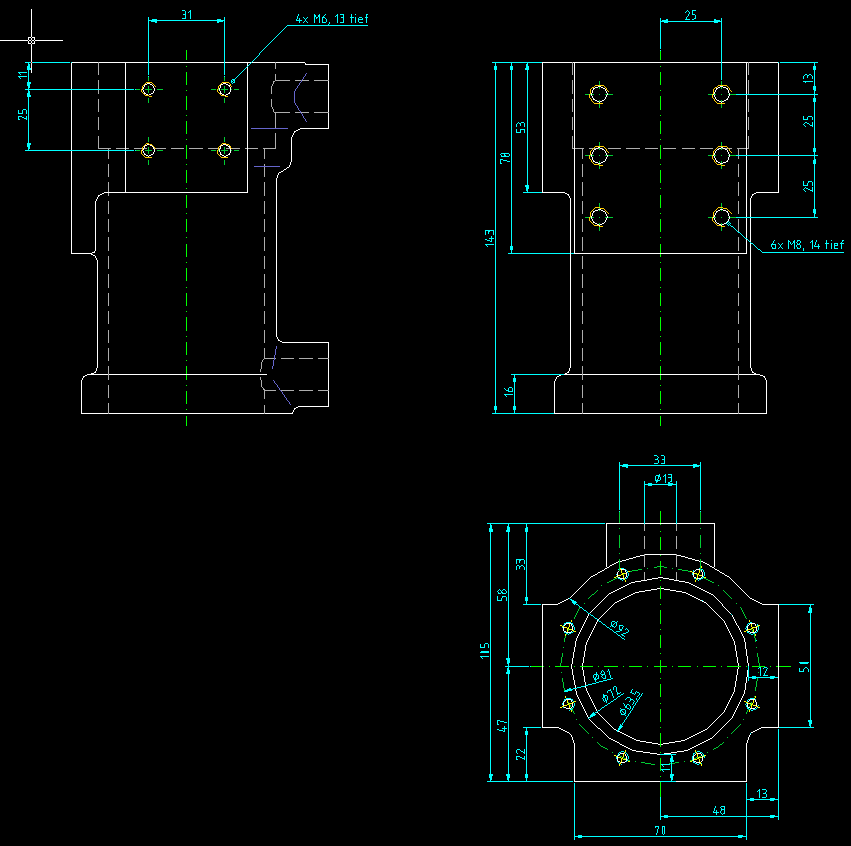

Vakuumpumpe

10.03.2004

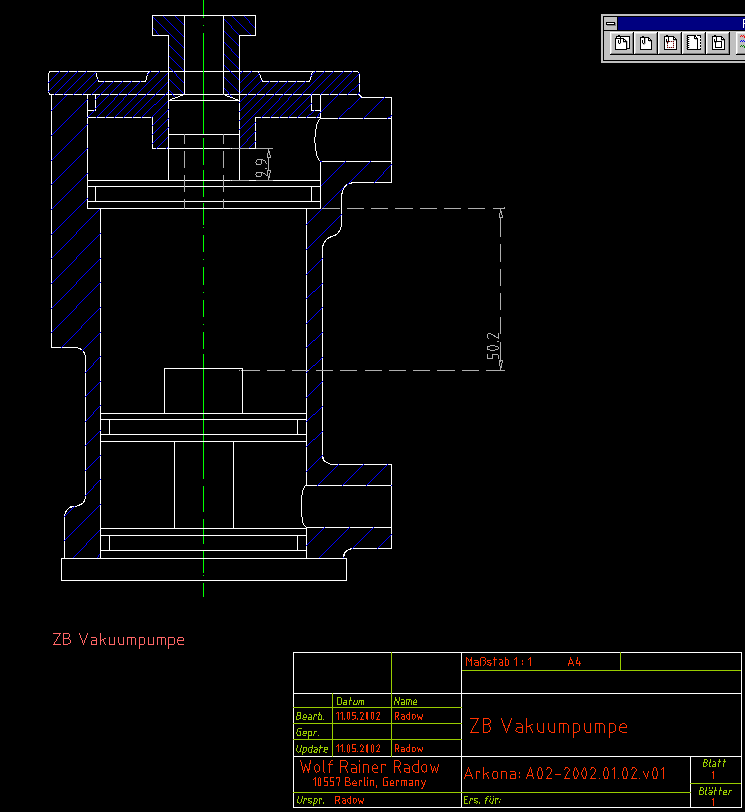

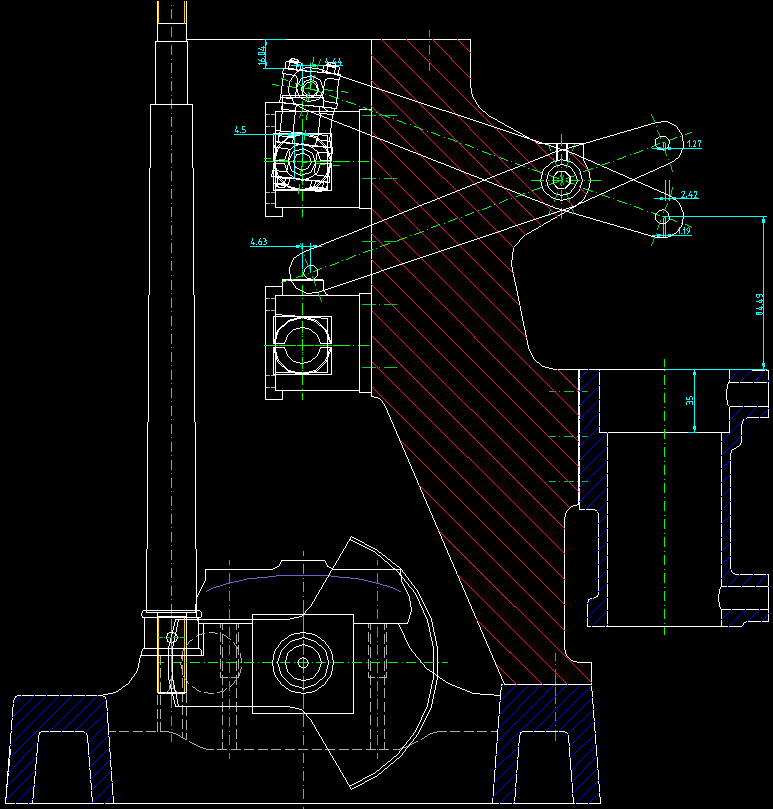

Zusammenbauzeichnung der Vakuumpumpe. Der Kolben und die Ventilplatten fehlen hier jedoch noch.

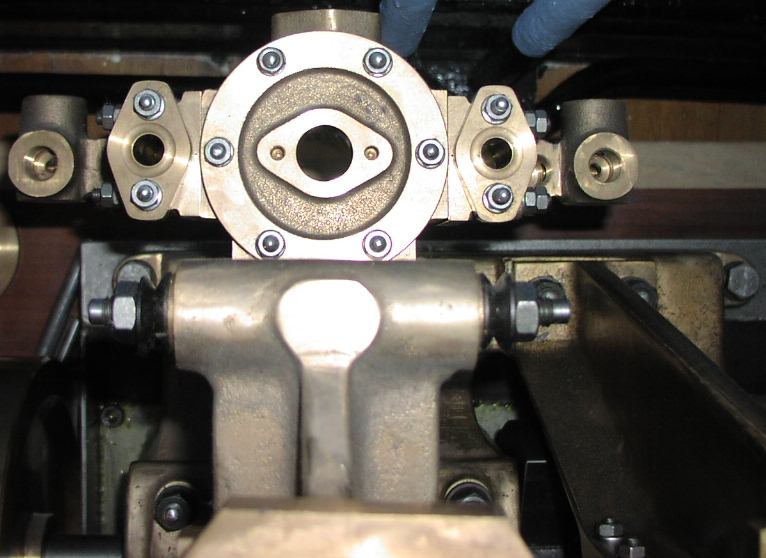

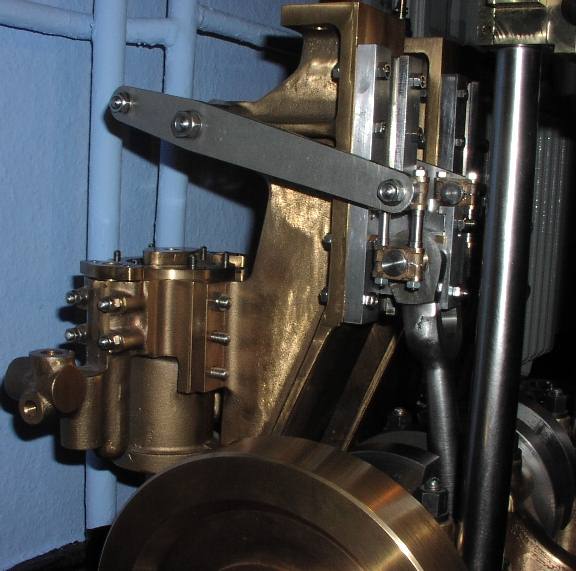

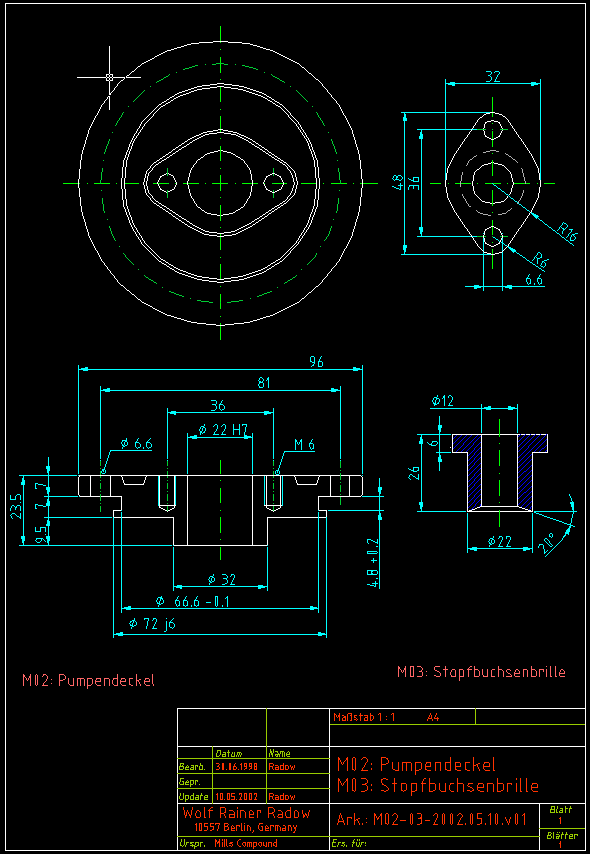

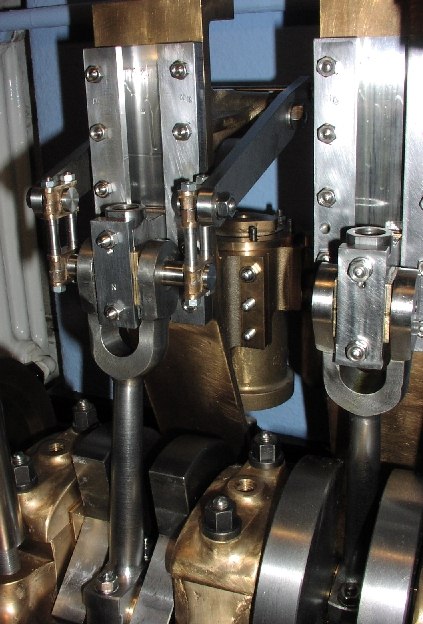

Blick auf den Pumpendeckel von oben. Links und rechts sind die Speisepumpen angeflanscht, die über den gemeinsamen Hebel von der Maschine angetrieben werden. Unten im Bild links der ND-Maschinenständer mit Hebellager - rechts der HD-Ständer.
