Normalerweise sind alle Gussteile der Maschine in GGG gegossen. Ich mag aber
Bronce viel lieber - So hat man mir das Fundament und alle weiteren Gussteile
im Sandformverfahren aus Rotguss hergestellt. Wie man im Bild erkennen kann,
passte das Fundament so gerade auf meine Maschine (Mark VII von Knuth).

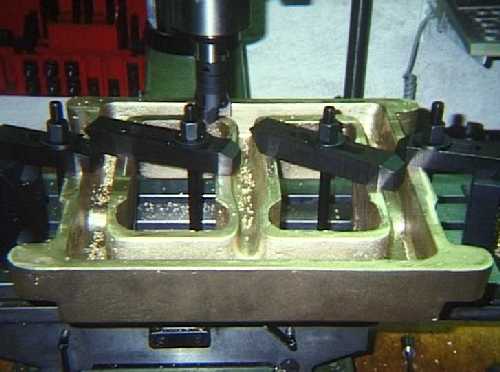

Zunächst wieder das beliebte Spiel: Wie richte ich das Gussteil aus. Die
erste Bezugsfläche habe ich auf der Unterseite erstellt. Da ich nur von
oben (auf der Unterseite) spannen konnte und das Fundament auf der ganzen
Fläche geplant werden sollte, mussten die Spannklötze mehrmals
umgessetzt werden. Wenn man dies nach und nach macht, verliert man die
Aufspannung nicht und erhält eine plane Fläche.

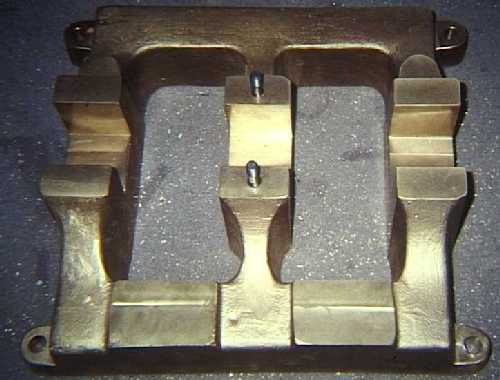

Die Lagergasse konnte auf meiner Fräse so gerade eben noch in einer
Aufspannung erstellt werden. Dies ist für eine einfache Montage der
Lagerschalen sehr wichtig. Fluchten die Lager nicht, so ist viel Anpassaufwand
erforderlich. Am mittleren Lagerbock erkennt man schon die beiden Stehbolzen
für den Lagerdeckel. Es fehlen noch die Bohrungen für die
äusseren Lagerdeckel,sowie für die Befestigung der beiden
Ständer und der zwei Säulen.
